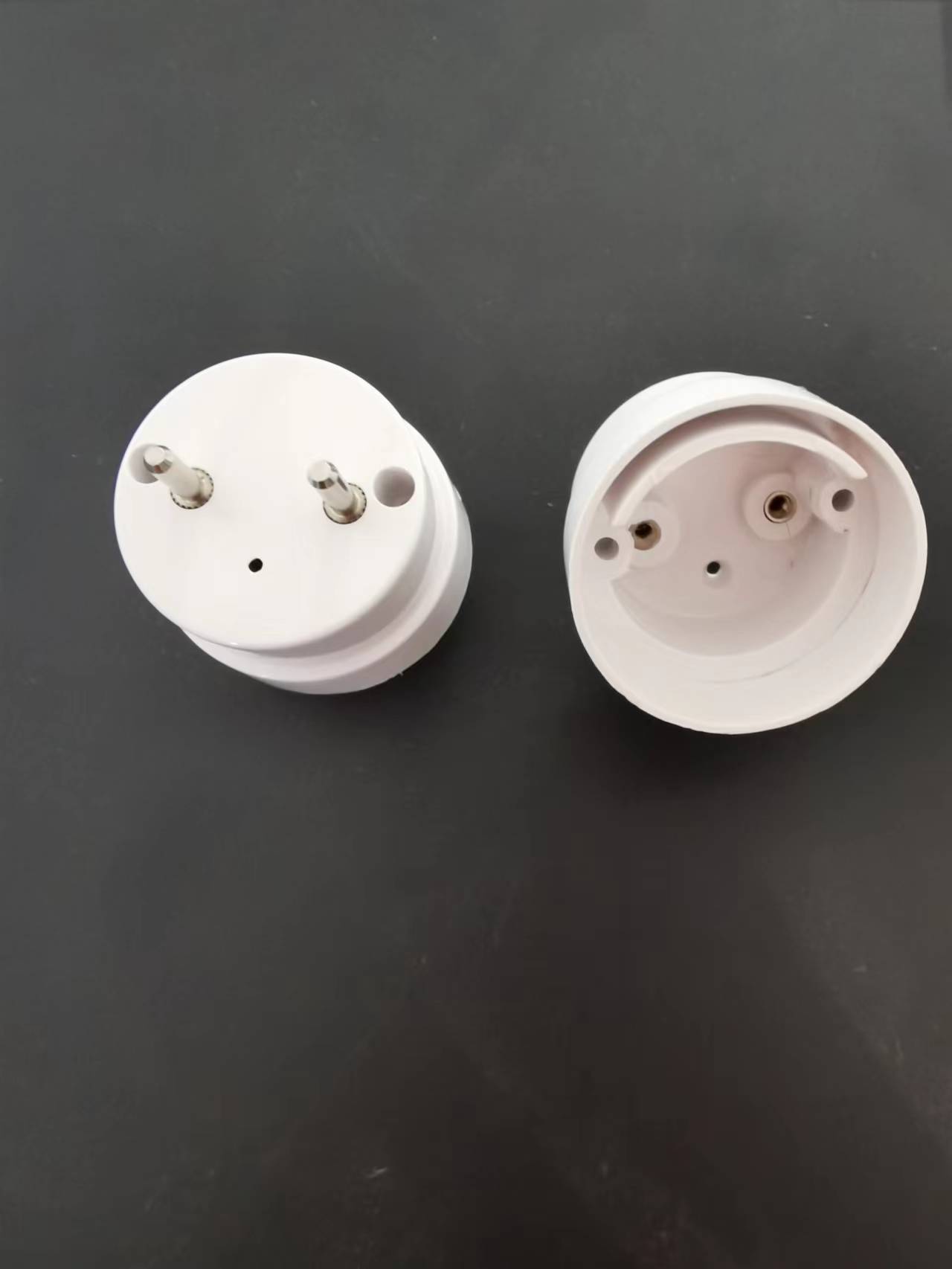

Βασικά χαρακτηριστικά και σημασία των LED T8 διπλό άκρο G13 End Caps

Σήμερα μιλάμε για τα βασικά χαρακτηριστικά και τη σημασία τουLED T8 διπλό άκρο G13 End Caps.

1. Οι εσωτερικές συνδέσεις είναι κρίσιμες:

Μη συνδεδεμένες συνδέσεις: Σε αντίθεση με τις μεταλλικές καρτέλες μέσα στα παραδοσιακά άκρα φθορίζουσας φώτων που συνδέονται απλά απευθείας με το νήμα, οι εσωτερικές συνδέσεις των άκρων G13 άκρων των λαμπτήρων LED αποτελούν μέρος του κυκλώματος.

Shunters/Αντίσταση περιορισμού ρεύματος: Αυτή είναι η βασική διαφορά! Προκειμένου να είναι συμβατοί με παλιούς λαμπτήρες που δεν έχουν τροποποιηθεί και εξακολουθούν να έχουν παραδοσιακές επαγωγικές στραγγαλιστικές κατοικίες (ή ηλεκτρονικά στραγγαλιστικά σκάφη) που είναι εγκατεστημένα μέσα, οι περισσότεροι "συμβατές" διπλού άκρου LED T8 λαμπτήρες θα εγκαταστήσουν ένα βασικό ηλεκτρονικό στοιχείο-μια αντίσταση που περιορίζει το ρεύμα μέσα στο άκρο στο ένα άκρο (μερικές φορές και τα δύο άκρα).

Λειτουργία: Όταν η λάμπα εισάγεται σε μια λάμπα με παραδοσιακό έρμα, η διακλάδωση/αντίσταση θα "εξαπατήσει" ή θα παράκανε την επαγωγική αντίδραση ή τους παλμούς υψηλής τάσης που παράγονται από το έρμα, εμποδίζοντας την υψηλή τάση να καταστρέψει το κύκλωμα του οδηγού μέσα στη λυχνία LED. Ταυτόχρονα, επιτρέπει στο AC AC να εισέλθει στην τροφοδοσία οδήγησης LED μέσα στη λάμπα μετά τον περιορισμό του ρεύματος.

Τοποθεσία: Συνήθως βρίσκεται μέσα στο άκρο στο ένα άκρο (οι δύο ακίδες μέσα σε αυτό το άκρο είναι βραχυκυκλωμένες και συνδέονται με το εσωτερικό κύκλωμα κίνησης μέσω της διακλάδωσης/αντίστασης). Μέσα στο άκρο του άκρου στο άλλο άκρο, οι δύο ακίδες συνδέονται άμεσα με την είσοδο του κυκλώματος κίνησης (L και N).

ΣΗΜΑΝΤΙΚΗ: Το τέλος του άκρου με την παρακράτηση/αντίσταση συνήθως επισημαίνεται (όπως επισήμανση, χάραξη, διαφοροποίηση χρώματος ή ελαφρώς διαφορετική δομή) για να υποδείξει ότι αυτό είναι το τέλος "άκρο του μπαλασμού" ή "παράκαμψη". Κατά την εγκατάσταση, αυτό το άκρο πρέπει να εισαχθεί στο στήριγμα λαμπτήρων στο πλάι της λυχνίας που συνδέεται με το έρμα!

Τύπος χωρίς παρακράτηση (για λαμπτήρες εκσυγχρονισμού): Εάν το έρμα έχει αφαιρεθεί από τη λάμπα (ο άλτης συνδέεται απευθείας με το δίκτυο L/N), μπορούν να χρησιμοποιηθούν λαμπτήρες LED T8 χωρίς παραλλαγές. Η δομή του τελικού καπακιού και στα δύο άκρα αυτού του λαμπτήρα είναι συνήθως συμμετρική και η εσωτερική σύνδεση είναι απλούστερη (βραχυκυκλωμένη L/N στο ένα άκρο; Διαβάστε προσεκτικά τις οδηγίες κατά την αγορά.

2. Δομικός σχεδιασμός και υλικά:

Απαιτήσεις μόνωσης υψηλής τάσης: Λόγω της άμεσης πρόσβασης στο δίκτυο (220V), οι απαιτήσεις απόδοσης της μόνωσης του άκρου G13 του άκρου του σωλήνα LED είναι εξαιρετικά υψηλές. Συνήθως είναι κατασκευασμένο από αντοχή σε επιβράδυνση φλόγας, ανθεκτικά σε υψηλής ποιότητας πλαστικά (όπως PC, PBT).

Εσωτερική σύνδεση σύρματος: Υπάρχουν καλώδια μέσα στο άκρο του άκρου για να συνδέσετε τις μεταλλικές επαφές των ακίδων στην πλακέτα PCB ή στο μονάδα οδηγού μέσα στο σωλήνα λαμπτήρα. Η αξιοπιστία της ποιότητας και της συγκόλλησης αυτών των καλωδίων είναι πολύ σημαντική.

Σκέψεις διάχυσης θερμότητας: Η διακλάδωση/αντίσταση δημιουργεί θερμότητα όταν λειτουργεί και ο σχεδιασμός του τελικού καπακιού μερικές φορές λαμβάνει υπόψη μια ορισμένη ποσότητα απορρόφησης θερμότητας (αν και η κύρια διάχυση της θερμότητας εξαρτάται από το υπόστρωμα αλουμινίου του σωλήνα λάμπας).

3. Περίληψη της σημασίας:

Φράγμα ασφαλείας: Είναι το πρώτο φυσικό φραγμό μόνωσης για την πρόληψη των χρηστών από ηλεκτροπληξία.

Κρίσιμοι κόμβοι του κυκλώματος: Είναι ο βασικός σύνδεσμος της πρόσβασης του δικτύου και η παράκαμψη (για συμβατές τύποι).

Συμβατότητα: Η εσωτερική διακλάδωση/αντίσταση είναι το βασικό συστατικό για να επιτευχθεί συμβατότητα "τελικού καλύμματος και αναπαραγωγής" με παλιούς λαμπτήρες φθορισμού.

Οδηγίες εγκατάστασης: Το επισημασμένο τελικό καπάκι καθοδηγεί τους χρήστες να εγκαταστήσουν σωστά (πλευρά του τερματισμού τερματισμού διακλάδωσης).
