Κέλυφος σωλήνα LED T8 με PCB 10 mm: Συχνές ερωτήσεις αγοραστών στις ΗΠΑ, Έλεγχοι προσαρμογής και οδηγός προμήθειας για το 2026

Βασικά συμπεράσματα για αγοραστές φωτιστικών στις ΗΠΑ

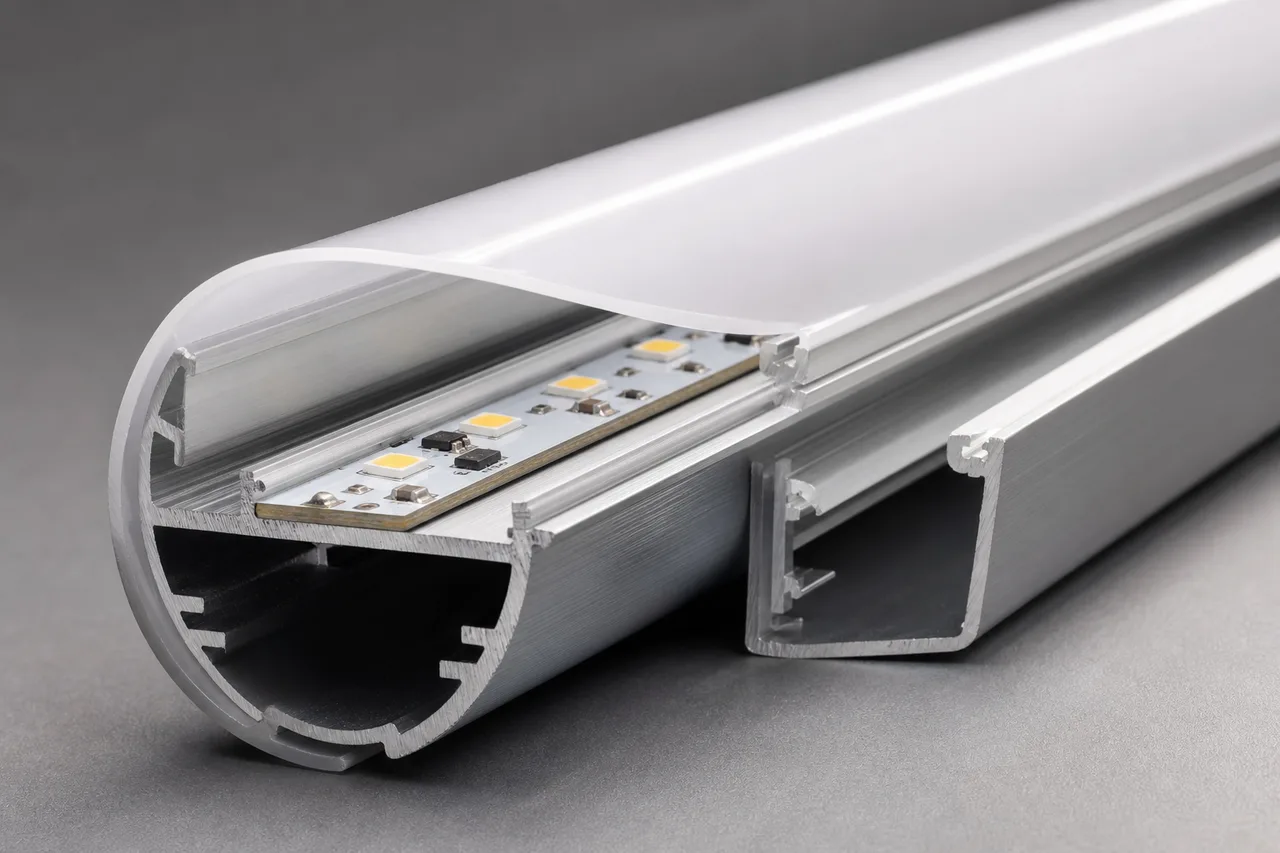

Η φράσηJE κατασκευή σωλήνων ημι-αλουμινίου/ημιπλαστικού περιβλήματοςπεριγράφει την πρακτική αρχιτεκτονική πίσω από αυτήν την κατηγορία προϊόντων: μια βάση αλουμινίου 6063 φέρει την πλακέτα LED και βοηθά στη διαχείριση της θερμότητας, ενώ ένας πολυανθρακικός διαχύτης σχηματίζει το ορατό οπτικό κάλυμμα. Αυτός ο διαχωρισμός έχει σημασία. Το αλουμίνιο δίνει στο PCB μια σταθερή επιφάνεια τοποθέτησης και μια προβλέψιμη μηχανική ραχοκοκαλιά. ο διαχύτης ελέγχει την εμφάνιση, τη μετάδοση του φωτός και την πρόσβαση στην πλακέτα. Δεν είναι απλώς ένα διακοσμητικό κέλυφος.

Για τους αγοραστές των ΗΠΑ, το πρώτο ερώτημα δεν είναι η τιμή. Είναι συμβατότητα. Ένα PCB 10 mm είναι στενότερο από πολλές γενικές πλακέτες σωλήνων LED και ο οδηγός πρέπει να χωράει μέσα στο περίβλημα χωρίς να πιέζει τον διαχύτη ή να παρεμβαίνει στα ακραία καλύμματα. Το JE-28 αναφέρεται με μέγιστο ύψος οδηγού 12 mm, επομένως το σώμα του οδηγού, η καλωδίωση, η μόνωση και οι λεπτομέρειες ανακούφισης καταπόνησης θα πρέπει να ελέγχονται μαζί και όχι χωριστά.

Το πρότυπο JE-28 είναι IP20. Αυτό το καθιστά κατάλληλο για στέγνωμα φωτιστικών εσωτερικών χώρων και συγκροτημάτων σωλήνων τύπου εκ των υστέρων προσαρμογής, όχι αυτόματα σε περιοχές πλυσίματος ή εκτεθειμένα εξαρτήματα. Το JE προσφέρει επίσης αδιάβροχα στιλ σωλήνων για εφαρμογές όπως φωτισμός φυτών, φωτισμός ψυγείου και υπαίθρια στάθμευση, αλλά αυτά θα πρέπει να αναφέρονται ως η κατάλληλη αδιάβροχη διαμόρφωση. Ξεκινήστε με τοΠερίβλημα σωλήνα JE LED T8 με PCB 10mmπροδιαγραφή και ζητήστε το ακριβές σχέδιο πριν εγκρίνετε μια παραγγελία παραγωγής.

Προδιαγραφές περιβλήματος JE-28 LED T8: Διαστάσεις, υλικά και επιλογές διαμόρφωσης

Το JE-28 είναι ένα περίβλημα T8 26 mm κατασκευασμένο για μέγεθος πλακέτας PCB 10 x 1,2 mm. Αυτή η διάσταση είναι το σημείο εκκίνησης για την κατάρτιση μηχανικής. Μια πλακέτα που έχει ονομαστικά πλάτος 10 mm μπορεί να δημιουργήσει προβλήματα εάν το ύψος του εξαρτήματος, οι σύνδεσμοι συγκόλλησης, η τοποθέτηση του συνδετήρα ή η μέθοδος στερέωσης διαφέρουν από το δείγμα που χρησιμοποιήθηκε κατά την ανάπτυξη του περιβλήματος.

Το περίβλημα χρησιμοποιεί βάση αλουμινίου 6063 με επιλογές διαχύτη από πολυανθρακικό και πλαστικά ακραία καπάκια. Το JE παραθέτει μια εσωτερική διάταξη οδηγού και μέγιστο ύψος οδηγού 12 mm. Τα διαθέσιμα μήκη κυμαίνονται από 600 mm έως 2400 mm, με διαθέσιμα προσαρμοσμένα μήκη. Το μήκος, το φινίρισμα του διαχύτη, το στυλ τελικού καλύμματος και η θέση του οδηγού θα πρέπει να αντιμετωπίζονται ως μια ενιαία απόφαση συναρμολόγησης, επειδή καθένα επηρεάζει την εγκατάσταση, τη διανομή φωτός και τη συσκευασία.

Πώς να πληροίτε τις προϋποθέσεις για ένα περίβλημα T8 πριν από την παραγγελία: Έλεγχοι PCB, προγράμματος οδήγησης, διαχύτη και τελικού καλύμματος

Ένα περίβλημα μπορεί να φαίνεται σωστό σε μια σελίδα καταλόγου και να εξακολουθεί να αποτυγχάνει κατά τη συναρμολόγηση. Οι συνήθεις αιτίες δεν είναι δραματικές: ένας οδηγός είναι πολύ ψηλός μερικά χιλιοστά, το PCB υποχωρεί κάτω από τον διαχύτη, το ακραίο κάλυμμα δεν συγκρατεί καλά τον σωλήνα ή ένας σύνδεσμος δεν αφήνει χώρο για την εσωτερική κάμψη του καλωδίου. Προσδιορίστε την πλήρη συναρμολόγηση, όχι μόνο την εξώθηση αλουμινίου.

1. Επιβεβαιώστε το περίγραμμα PCB.Στείλτε στο JE το πραγματικό σχέδιο της πλακέτας, συμπεριλαμβανομένου του πλάτους 10 mm, του πάχους 1,2 mm, των οπών στερέωσης, των χάλκινων υποδοχών, των συνδέσμων και των ψηλότερων εξαρτημάτων. Μην βασίζεστε μόνο στο ονομαστικό μέγεθος του πίνακα.
2. Ελέγξτε τον φάκελο του προγράμματος οδήγησης.Συγκρίνετε το μέγιστο ύψος και πλάτος του οδηγού με το όριο περιβλήματος των 12 mm. Συμπεριλάβετε ακροδέκτες, θερμοσυστελλόμενα, μονωτικά χιτώνια και εξόδους καλωδίων στην επισκόπηση άδειας.
3. Επιθεωρήστε την εφαρμογή του διαχύτη.Ελέγξτε το επιλεγμένο πολυανθρακικό κάλυμμα για εμπλοκή, κάμψη, ορατά σημεία εστίασης και δύναμη αφαίρεσης. Ένας διαχύτης που είναι πολύ σφιχτός μπορεί να πιέσει την εξώθηση. ένα που είναι πολύ χαλαρό μπορεί να κροταλίζει κατά τη μεταφορά.
4. Ελέγξτε τα καπάκια και την καλωδίωση.Επιβεβαιώστε το υλικό καλύμματος, τη μέθοδο συγκράτησης, τη διέλευση καλωδίων, την πρόσβαση του συνδετήρα και εάν ο τελικός σωλήνας πρέπει να πληροί ένα συγκεκριμένο πρότυπο εγκατάστασης ή διεπαφή εξαρτήματος πελάτη.
5. Εγκρίνετε ένα τελικό δείγμα.Τροφοδοτήστε τον συναρμολογημένο σωλήνα, επιθεωρήστε τη θερμική συμπεριφορά και την ελαφριά εμφάνιση και, στη συνέχεια, δοκιμάστε την εισαγωγή στο εξάρτημα ή τα κλιπ στόχου. Καταγράψτε τις εγκεκριμένες εκδόσεις εξαρτημάτων πριν υποβάλετε την παραγγελία παραγωγής.

Ζητήστε το σχέδιο εξώθησης και ένα φυσικό δείγμα όταν το έργο έχει σφιχτά διάκενα στερέωσης. Ένα δείγμα εκθέτει επίσης ζητήματα συσκευασίας και χειρισμού που δεν δείχνουν τα σχέδια. Οι μακριές σωλήνες μπορεί να φτάσουν με σημάδια διαχύτη, ζημιά στο άκρο του καλύμματος ή ελαφρά κλίση, εάν ο σχεδιασμός του χαρτοκιβωτίου δεν ταιριάζει με το μήκος αποστολής. Είναι φθηνό να επισκευαστούν πριν από τη μαζική παραγωγή και ακριβό να επισκευαστούν μετά από μια αποστολή διανομής στις ΗΠΑ.

Συχνές ερωτήσεις: Είναι το περίβλημα σωλήνα JE-28 LED T8 αδιάβροχο ή κατάλληλο για φωτισμό εξωτερικού χώρου και καταψύκτη;

Η τυπική προδιαγραφή JE-28 που παρέχεται από την JE είναι IP20, επομένως θα πρέπει να αντιμετωπίζεται ως περίβλημα ξηρής θέσης. Αυτή η διάκριση είναι κρίσιμη για τους αγοραστές που προσδιορίζουν φωτισμό εγκαταστάσεων, φωτισμό ψυγείου, υπαίθριο χώρο στάθμευσης ή οποιαδήποτε εγκατάσταση εκτίθεται σε συμπύκνωση, ψεκασμό, σκόνη ή κύκλους θερμοκρασίας. Η JE δηλώνει ότι προσφέρει αδιάβροχα στιλ περιβλήματος T8 για ειδικές εφαρμογές, αλλά η αδιάβροχη έκδοση πρέπει να προσδιορίζεται και να αναφέρεται ξεχωριστά.

Θα χωρέσει ένα PCB 10 mm και εσωτερικό πρόγραμμα οδήγησης σε αυτό το περίβλημα σωλήνα T8;

Ναι, το JE-28 έχει καθοριστεί για PCB 10 x 1,2 mm και εσωτερική διάταξη οδηγού, με μέγιστο ύψος οδηγού 12 mm. Αυτό δεν σημαίνει ότι χωράει κάθε πλακέτα 10 mm και κάθε εσωτερικός οδηγός. Το ψηλότερο LED, ο πυκνωτής, ο σύνδεσμος και το συγκολλημένο καλώδιο της πλακέτας σας πρέπει να παραμένουν εντός του διαθέσιμου εσωτερικού χώρου. Στείλτε στο JE το αρχείο PCB και το φύλλο δεδομένων του προγράμματος οδήγησης για έλεγχο προσαρμογής και, στη συνέχεια, επαληθεύστε το αποτέλεσμα με ένα συμπληρωμένο δείγμα.

Πώς λειτουργούν τα δείγματα, το MOQ, τα προσαρμοσμένα μήκη, τα εργαλεία και η αποστολή σε έναν μεταφορέα των ΗΠΑ;

Η JE δηλώνει ότι μπορεί να παρέχει δείγματα, προσφορές, προσαρμοσμένα μήκη, εξώθηση OEM/ODM και αποστολή στην αποθήκη του πελάτη. Οι εμπορικές λεπτομέρειες εξαρτώνται από το επιλεγμένο προφίλ, τον διαχύτη, τα τελικά καλύμματα, την κατάσταση εργαλείων, την ποσότητα, τη συσκευασία και τη διάταξη προορισμού. Ζητήστε το χρόνο παράδοσης του δείγματος, το MOQ παραγωγής, τη χρέωση εργαλείων εάν χρειάζεται ιδιωτικό καλούπι, την ανοχή μήκους κοπής, τις διαστάσεις του χαρτοκιβωτίου και τα έγγραφα που παρέχονται με την αποστολή. Εάν η ομάδα σας χρησιμοποιεί μεταφορέα ΗΠΑ, δώστε τη διεύθυνση της αποθήκης και τις απαιτήσεις σήμανσης φορτίου πριν οριστικοποιηθεί η προσφορά.

JE Dongguan Manufacturing, OEM/ODM Extrusion and Finished-Luminaire Documentation

Η JE, επίσημα η Dongguan Jinen Lighting Technology Co., Ltd., κατασκευάζει εξαρτήματα φωτισμού με εξώθηση LED στο Dongguan της Κίνας. Η γκάμα του περιλαμβάνει προφίλ αλουμινίου LED, πλαστικά προφίλ LED, σωλήνες και διαχυτές Η/Υ, περιβλήματα σωλήνων T5, T6, T8, T10 και T12, καθώς και περιβλήματα φωτός με προστασία τριών. Αυτό το εύρος προϊόντος είναι χρήσιμο όταν ένα έργο αλλάζει μέγεθος ή κατασκευή μετά το πρώτο πρωτότυπο. Ένας αγοραστής μπορεί να συγκρίνει ένα περίβλημα από ημι-αλουμίνιο, μια πλήρη βάση αλουμινίου ή μια διαφορετική διάμετρο σωλήνα μέσω του ίδιου προμηθευτή αντί να επανεκκινήσει ολόκληρη τη διαδικασία προμήθειας.

Το JE υποστηρίζει δημόσια καλούπια, ιδιωτικά καλούπια, εξώθηση OEM/ODM και προσαρμοσμένες εργασίες έργου. Η δημόσια προμήθεια καλουπιών μπορεί να έχει νόημα για μια τυπική γεωμετρία JE-28 όταν το προφίλ ταιριάζει ήδη στις απαιτήσεις PCB και διαχύτη. Ένα ιδιωτικό καλούπι γίνεται πιο υπερασπίσιμο όταν χρειάζεστε μια μη τυποποιημένη θήκη σύνδεσης, ένα διαφορετικό χαρακτηριστικό στερέωσης, ένα ιδιόκτητο ακραίο καπάκι ή μια αναθεωρημένη διατομή. Η σωστή επιλογή εξαρτάται από τον αναμενόμενο όγκο και τον έλεγχο που χρειάζεστε για τη μελλοντική παροχή.

Για εισαγωγείς από τις ΗΠΑ και εργοστάσια φωτισμού, η τεκμηρίωση θα πρέπει να καλύπτει περισσότερα από μια φωτογραφία προϊόντος. Ζητήστε το σχέδιο προφίλ, την περιγραφή του υλικού, την επιλογή διαχύτη, την ανοχή μήκους, την προδιαγραφή τελικού καλύμματος, τις λεπτομέρειες συσκευασίας και τις ηλεκτρικές πληροφορίες για το ολοκληρωμένο φωτιστικό. Το ίδιο το περίβλημα δεν είναι το ίδιο πράγμα με έναν πιστοποιημένο τελικό σωλήνα LED. Εάν ο πελάτης, η AHJ, ο διανομέας ή οι προδιαγραφές του έργου σας απαιτούν συγκεκριμένες καταχωρίσεις ή έγγραφα συμμόρφωσης, προσδιορίστε αυτήν την απαίτηση προτού παγώσει το σχέδιο.

Η JE δηλώνει επίσης ότι εξυπηρετεί χονδρεμπόρους, εργολάβους, εργοστάσια φωτισμού και πελάτες ειδικών έργων. Αυτό καθιστά τον προμηθευτή κατάλληλο τόσο για την αγορά εξαρτημάτων όσο και για την ανάπτυξη σωλήνων ιδιωτικής ετικέτας, υπό την προϋπόθεση ότι το εμπορικό πεδίο είναι γραμμένο με σαφήνεια. Τοποθετήστε το εγκεκριμένο σχέδιο, δείγμα φωτογραφιών, αριθμό αναθεώρησης και επιλογές υλικού στην τεκμηρίωση αγοράς. Αποτρέπει ένα οικείο πρόβλημα στην προμήθεια εξώθησης: μια παρτίδα αντικατάστασης που είναι διαστασιολογικά κοντινή αλλά δεν είναι στην πραγματικότητα εναλλάξιμη.
