Κέλυφος σωλήνα LED διπλής όψης T8 για γραμμικό φωτισμό OEM

JE’sT8 περίβλημα σωλήνα LED διπλής όψηςείναι μια κενή πλατφόρμα περιβλήματος για έργα γραμμικού φωτισμού OEM. Η επιβεβαιωμένη διαμόρφωση έχει εξωτερική διάμετρο 26 mm, δύο θέσεις PCB 12 × 1 mm, εσωτερικό προφίλ αλουμινίου 6063, διάφανο ή παγωμένο περίβλημα από πολυανθρακικό, πλαστικά ακραία καπάκια και διάταξη εξωτερικού οδηγού. Διατίθενται τυπικά ή προσαρμοσμένα μήκη από 600 mm έως 2400 mm, με τις διαμορφώσεις IP20 και IP65 που προσφέρονται.

Η λέξη κλειδί είναιστέγαση. Αυτό το προϊόν δεν μετατρέπεται σε λυχνία εργασίας έως ότου επιλεγούν και ενσωματωθούν οι λυχνίες LED, τα συγκροτήματα PCB, η καλωδίωση, ο οδηγός, ο τερματικός τερματισμός και τυχόν απαιτούμενες σφραγίδες. Οι αγοραστές θα πρέπει επομένως να το αξιολογήσουν από ένα ελεγχόμενο σχέδιο και ένα συναρμολογημένο δείγμα — όχι μόνο από το όνομα T8. Ελέγξτε το τρέχονΤ8 φωτεινό περίβλημα διπλής όψηςπριν στείλετε τις απαιτήσεις PCB και του έργου σας στην JE.

Το προϊόν είναι ένα κενό περίβλημα OEM, όχι μια ολοκληρωμένη λάμπα T8 ή αντικατάσταση φθορισμού

Το "T8" προσδιορίζει τη γενική μορφή σωλήνα, αλλά δεν καθιερώνει ηλεκτρική ή μηχανική συμβατότητα με ένα υπάρχον φωτιστικό φθορισμού. Ένα περίβλημα 26 mm μπορεί να φαίνεται οικείο όταν χρησιμοποιείτε εντελώς διαφορετικές πλακέτες, καλωδιώσεις, ακραία καλύμματα, λεπτομέρειες τοποθέτησης και αρχιτεκτονική ισχύος.

Μην υποθέτετε ότι δέχεται ένα συμβατικό έρμα φθορισμού, ταιριάζει σε μια θήκη λυχνίας G13, περιλαμβάνει ακροδέκτες με ονομαστική τάση δικτύου ή ότι μπορεί να αντικαταστήσει έναν εγκατεστημένο λαμπτήρα ένα προς ένα. Καμία από αυτές τις λεπτομέρειες δεν επιβεβαιώνεται από τη διάμετρο του περιβλήματος. Εάν απαιτείται συμβατότητα εκ των υστέρων, τοποθετήστε τη γεωμετρία της βάσης, τη διάταξη των πείρων, το συνολικό μήκος της λάμπας, την ηλεκτρική είσοδο, τη λειτουργία καλωδίωσης και τη διεπαφή του εξαρτήματος στο σχέδιο έγκρισης.

Αυτή η διάκριση επηρεάζει επίσης τις αγορές. Η προδιαγραφή περιβλήματος προσδιορίζει τη συσκευασία εξώθησης και περιβλήματος. Δεν καθορίζει, από μόνο του, την ποσότητα των LED, τη θερμοκρασία χρώματος, την έξοδο φωτός, την οπτική κατανομή, την ισχύ, τη συμπεριφορά του προγράμματος οδήγησης, τη μείωση της φωτεινότητας, την προστασία από υπερτάσεις, τη θερμοκρασία λειτουργίας ή τη διάρκεια ζωής. Αυτές είναι αποφάσεις τελικού φωτιστικού που ελέγχονται από το πρόγραμμα σχεδίασης και πιστοποίησης εξαρτημάτων του αγοραστή.

Διατομή Συναρμολόγησης Περιβλήματος Διπλής Όψης Τ8

Το συγκρότημα συνδυάζει ένα στρογγυλό πολυανθρακικό σώμα με ένα εσωτερικό προφίλ αλουμινίου. Εντός αυτής της διατομής υπάρχουν δύο θέσεις PCB, καθεμία από τις οποίες προσδιορίζεται ως 12 × 1 mm. Αυτή η διάταξη δίνει σε έναν σχεδιαστή OEM δύο θέσεις τοποθέτησης για πλακέτες LED μέσα σε έναν φάκελο σωλήνα 26 mm.

Το ένθετο αλουμινίου παρέχει μια καθορισμένη εσωτερική δομή για τις θέσεις PCB. Μπορεί επίσης να συμμετέχει στη μεταφορά θερμότητας από τις σανίδες, αλλά η θερμική απόδοση δεν μπορεί να συναχθεί μόνο από το όνομα ή το προφίλ του κράματος. Η φόρτωση LED, η κατασκευή πλακέτας, το υλικό θερμικής διεπαφής, η ποιότητα επαφής, οι απώλειες του οδηγού, η θερμοκρασία περιβάλλοντος, ο προσανατολισμός του σωλήνα και η ροή αέρα επηρεάζουν τη θερμοκρασία λειτουργίας. Εγκρίνετε τη θερμική σχεδίαση με εγκατεστημένες τις προβλεπόμενες πλακέτες LED.

Πώς οι ζευγαρωμένες θέσεις PCB υποστηρίζουν δύο φωτεινές όψεις

Δύο θέσεις PCB επιτρέπουν στα LED να τοποθετούνται προς τις δύο πλευρές του σωλήνα αντί να βασίζονται σε μία πλακέτα για να φωτίζουν ολόκληρη την περιφέρεια. Αυτό μπορεί να ταιριάζει σε αμφίδρομο γραμμικό φωτισμό, κρεμαστά φωτιστικά, φωτισμό οθόνης, εσωτερικούς χώρους διέλευσης και άλλες εγκαταστάσεις όπου χρειάζεται φως σε περισσότερες από μία κατευθύνσεις.

Η εξώθηση δεν εγγυάται συγκεκριμένη γωνία δέσμης ή ίση διάσπαση φωτός 50/50. Η πραγματική κατανομή εξαρτάται από τον προσανατολισμό των θέσεων PCB, τη συσκευασία LED, την απόσταση διόδων, το πλάτος της πλακέτας, την απόσταση από το πολυανθρακικό, το φινίρισμα του διαχύτη, την εσωτερική απόφραξη και τις κοντινές επιφάνειες του φωτιστικού. Το Clear PC τείνει να διατηρεί τον ορισμό των LED και την κατεύθυνση εξόδου. Ο παγωμένος υπολογιστής αναμιγνύει το φως πιο αποτελεσματικά, αλλά μπορεί να μειώσει την ορατή ένταση και να απαλύνει τον έλεγχο της δέσμης.

Πριν από την έγκριση εργαλείων ή παραγωγής, επιθεωρήστε ένα φωτισμένο δείγμα και από τις δύο πλευρές. Αναζητήστε απεικόνιση LED, σκούρες ζώνες κοντά στο ένθετο αλουμινίου, χρωματική παραλλαγή, τελικές σκιές και διαφορές στη φωτεινότητα μεταξύ των δύο προσώπων. Η φωτομετρική δοκιμή ανήκει στο επίπεδο τελικού φωτιστικού επειδή το άδειο περίβλημα δεν περιέχει πηγή φωτός.

Επιβεβαιώστε τα παρεχόμενα εξαρτήματα του περιβλήματος σε σχέση με τα LED που καθορίζονται από τον αγοραστή, τα συγκροτήματα PCB, τις καλωδιώσεις, τον οδηγό και τις τσιμούχες

Μια προσφορά στέγασης θα πρέπει να διαχωρίζει τα παρεχόμενα από JE εξαρτήματα από τα ηλεκτρικά εξαρτήματα που παρέχονται από τον αγοραστή. Με βάση τη δημοσιευμένη περιγραφή του προϊόντος, το περίβλημα μπορεί να περιλαμβάνει το εσωτερικό προφίλ αλουμινίου 6063, διαφανές ή παγωμένο πολυανθρακικό και πλαστικά ακραία καπάκια. Η αρχιτεκτονική χρησιμοποιεί έναν εξωτερικό οδηγό. Το ακριβές περιεχόμενο συσκευασίας, το στυλ τελικού καλύμματος, το υλικό, οι σφραγίδες, τα εξαρτήματα εισόδου καλωδίων και οι υπηρεσίες συναρμολόγησης θα πρέπει να παρατίθενται γραμμή προς γραμμή στην προσφορά.

Ο αγοραστής πρέπει κανονικά να ορίσει τις πλακέτες LED, τις λυχνίες LED, την καλωδίωση, τους συνδέσμους, το υλικό θερμικής διεπαφής, τον οδηγό, τη μέθοδο γείωσης όπου ισχύει, και τους τελικούς ηλεκτρικούς τερματισμούς. Για έναν στόχο IP65, η ευθύνη για τα παρεμβύσματα, το στεγανωτικό, τους στυπιοθλίπτες καλωδίων, τη στεγανοποίηση του τελικού καλύμματος και τη διαδικασία συναρμολόγησης πρέπει να είναι ιδιαίτερα σαφής. Ένα σετ εξαρτημάτων με δυνατότητα IP65 δεν είναι αυτόματα φωτιστικό IP65 μετά από ανεξέλεγκτη συναρμολόγηση πεδίου.

Πίνακας προδιαγραφών για σχέδιο και αναθεώρηση εξαρτημάτων

Χρησιμοποιήστε τον ακόλουθο πίνακα ως το σημείο εκκίνησης για την ανασκόπηση σχεδίασης. Οι δημοσιευμένες τιμές προσδιορίζουν τη διαθέσιμη διαμόρφωση προϊόντος. δεν αντικαθιστούν ανοχές, ελέγχους καταλληλότητας ή ρυθμιστική αναθεώρηση για συγκεκριμένα έργα.

Σταθερή γεωμετρία: 26 mm διάμετρος και δύο θέσεις PCB 12 × 1 mm, με εφαρμογή και ανοχές εγκεκριμένες στο σχέδιο

Η διάμετρος 26 mm και οι ζευγαρωμένες θέσεις PCB 12 × 1 mm είναι η γεωμετρία του πυρήνα, αλλά οι ονομαστικές διαστάσεις δεν επαρκούν για απελευθέρωση. Μια σανίδα σχεδιασμένη στο ίδιο ονομαστικό πλάτος με την υποδοχή της μπορεί να δεσμεύσει εάν οι ανοχές κατασκευής, εξώθησης, τόξου, επικάλυψης και συναρμολόγησης της σανίδας στοιβάζονται προς τη λάθος κατεύθυνση. Μια χαλαρή εφαρμογή δημιουργεί ένα διαφορετικό πρόβλημα: κίνηση της σανίδας, ασυνεπής θερμική επαφή ή ορατή κακή ευθυγράμμιση πίσω από τον διαχύτη.

Στείλτε στο JE το πραγματικό περίγραμμα PCB αντί να γράψετε μόνο «πλακέτα 12 mm» στο RFQ. Συμπεριλάβετε πάχος PCB, φινίρισμα άκρων, συσσώρευση μάσκας συγκόλλησης ή επίστρωσης κοντά στην περιοχή εισαγωγής, ζώνες διατήρησης εξαρτημάτων, προεξοχές συνδετήρων και την προβλεπόμενη κατεύθυνση εισαγωγής. Το εγκεκριμένο σχέδιο θα πρέπει να προσδιορίζει τις διαστάσεις που είναι κρίσιμες για να ταιριάζουν και να αναφέρει πώς θα επιθεωρηθούν αυτές οι διαστάσεις.

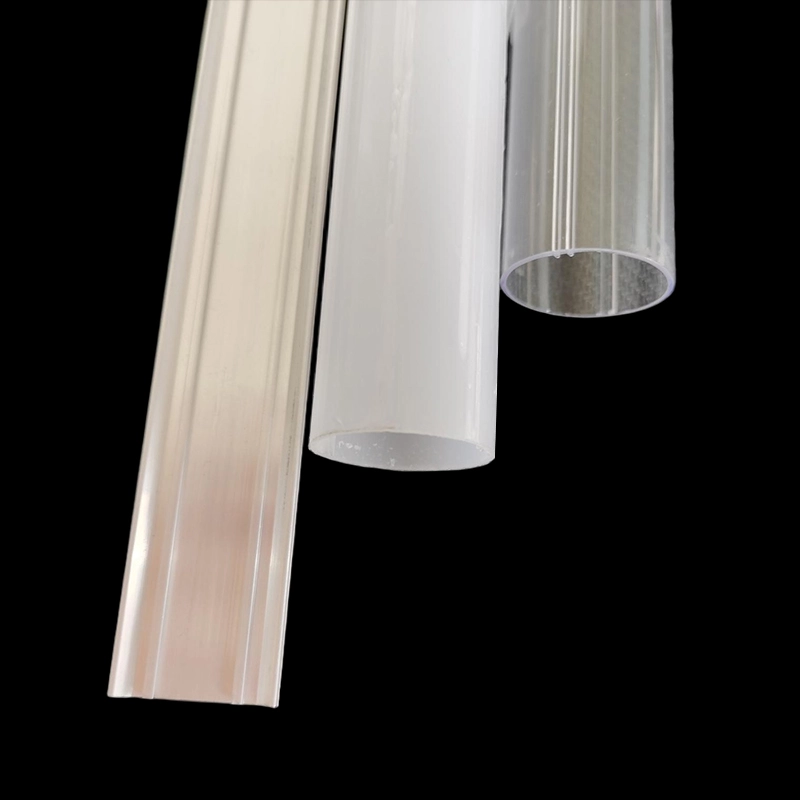

Κατασκευή και επιλογές: εσωτερικό προφίλ αλουμινίου 6063, διαφανές ή παγωμένο πολυανθρακικό, πλαστικά ακραία καπάκια, εξωτερικός οδηγός και μήκη 600–2400 mm

Το 6063 χρησιμοποιείται συνήθως για προφίλ εξωθημένου αλουμινίου επειδή μπορεί να διαμορφωθεί σε ελεγχόμενες διατομές και δέχεται κοινές διαδικασίες φινιρίσματος. Ωστόσο, το "6063 αλουμίνιο" δεν είναι μια πλήρης θερμική ή μηχανική προδιαγραφή. Εάν η ιδιοσυγκρασία, η επεξεργασία επιφάνειας, η αγωγιμότητα, η εμφάνιση ή η συμπεριφορά διάβρωσης έχουν σημασία για το έργο, προσθέστε την απαίτηση στο σχέδιο και ζητήστε επιβεβαίωση.

Το μήκος αλλάζει επίσης περισσότερο από την τιμή αγοράς. Τα μακριά περιβλήματα είναι πιο ευαίσθητα στην ευθύτητα, τη ζημιά στο χειρισμό, την εισαγωγή PCB, την πρόσβαση στην καλωδίωση και το σχεδιασμό της συσκευασίας. Επιβεβαιώστε εάν το καθορισμένο μήκος σας αναφέρεται στην εξώθηση κοπής, στο σώμα από πολυανθρακικό ή στη συνολική συναρμολογημένη μονάδα συμπεριλαμβανομένων των ακραίων καλυμμάτων. Το JE παραθέτει το πρότυπο καιπερίβλημα σωλήνα LED T8 προσαρμοσμένου μήκουςεπιλογές από 600 mm έως 2400 mm. η προσφορά πρέπει να προσδιορίζει το ακριβές τελικό μήκος και την ανοχή.

Clear or Frosted PC, End-Cap Termination και IP20 ή IP65 επιλογές διαμόρφωσης

Επιλέξτε διαφανές πολυανθρακικό όταν η ορατότητα LED, η κατευθυντική έξοδος ή η εμφάνιση των εσωτερικών πλακών είναι αποδεκτή. Μπορεί να αποκαλύψει απόσταση διόδων, καλωδιώσεις, αρθρώσεις και μικρά σφάλματα ευθυγράμμισης, επομένως η εσωτερική κατασκευή πρέπει να είναι οπτικά καθαρή. Επιλέξτε παγωμένο υπολογιστή όταν χρειάζεστε καλύτερη οπτική μίξη και λιγότερο άμεση απεικόνιση LED. Το πάγωμα δεν υποκαθιστά την επαρκή απόσταση LED ή την οπτική δοκιμή και η επίδρασή του στη μετάδοση θα πρέπει να αξιολογηθεί με τον πραγματικό ελαφρύ κινητήρα.

Τα ακραία κεφαλαία συχνά γίνονται η διεπαφή που παραβλέπεται. Καθορίζουν πώς κλείνει ο σωλήνας, πώς φεύγουν τα καλώδια από το περίβλημα και πώς το συγκρότημα συνδέεται με το γύρω φωτιστικό. Ένα πλαστικό ακραίο καπάκι δεν πρέπει να θεωρείται ότι παρέχει μια τυποποιημένη βάση φθορισμού ή μια αδιάβροχη στεγανοποίηση. Τοποθετήστε τη μέθοδο συγκράτησης, το άνοιγμα του καλωδίου, τη διάταξη του συνδετήρα, τη σήμανση πολικότητας, την ανακούφιση της τάσης και τις απαιτήσεις πρόσβασης σέρβις στο σχέδιο.

Το IP20 είναι κατάλληλο μόνο όταν ο ολοκληρωμένος σχεδιασμός δεν απαιτεί προστασία από την είσοδο νερού. Η επιλογή IP65 προορίζεται για στεγανή στη σκόνη και αδιάβροχη διαμόρφωση, αλλά η βαθμολογία ισχύει μόνο αφού καθοριστεί και δοκιμαστεί το πλήρες σύστημα περιβλήματος και η μέθοδος συναρμολόγησης. Οι αρμοί τελικού καλύμματος, οι εισαγωγές καλωδίων, η συμπίεση στεγανοποίησης, οι κομμένες επιφάνειες και η ποιότητα κατασκευής μπορούν όλα να προκαλέσουν διαρροή.

Ρωτήστε πώς αναφέρεταιΔιαμόρφωση περιβλήματος IP20 ή IP65 T8διαφέρει ως προς τα εξαρτήματα και τη συναρμολόγηση. Εάν η JE παρέχει χαλαρά εξαρτήματα για τη συναρμολόγηση του εργοστασίου σας, συμφωνήστε για τα υλικά στεγανοποίησης, τη θέση του στεγανοποιητικού, τις συνθήκες ωρίμανσης όπου χρειάζεται, τη μέθοδο εισαγωγής καπακιού ή στερέωσης και τη δοκιμή εισόδου τελικού προϊόντος. Μην εκτυπώνετε μια αξίωση IP που βασίζεται αποκλειστικά σε μη συναρμολογημένο δείγμα περιβλήματος.

Όρια εφαρμογής για διαμετακομιστικά, εμπορικά, αρχιτεκτονικά και προστατευμένα φωτιστικά εξωτερικού χώρου

Η μορφή διπλής όψης μπορεί να υποστηρίξει εσωτερικούς χώρους σιδηροδρομικών οχημάτων, σταθμούς, εμπορικούς φωτισμούς, γκαράζ, σχολεία, εργοστάσια και άλλες γραμμικές εγκαταστάσεις. Αυτές οι χρήσεις δεν μοιράζονται ένα πρότυπο προσόντων, επομένως το όνομα της εφαρμογής δεν θα πρέπει ποτέ να σημαίνει μηχανολογικές απαιτήσεις.

Ο φωτισμός σιδηροδρομικών οχημάτων μπορεί να απαιτεί ειδικούς ελέγχους για το έργο για κραδασμούς, κραδασμούς, συμπεριφορά φλόγας και καπνού, ηλεκτρική ασφάλεια, ηλεκτρομαγνητική συμβατότητα, ιχνηλασιμότητα υλικού και ασφαλή συγκράτηση. Η γεωμετρία του περιβλήματος 26 mm δεν αποδεικνύει τη συμμόρφωση με καμία από αυτές τις απαιτήσεις. Δώστε στην JE την απαιτούμενη λίστα δοκιμών ή εγγράφων υλικού πριν από τη δειγματοληψία, έτσι ώστε τα μη διαθέσιμα στοιχεία να ανακαλυφθούν νωρίς και όχι κατά την υποβολή του πελάτη.

Για εμπορικά και αρχιτεκτονικά φωτιστικά, οι αγοραστές συνήθως πρέπει να επικεντρωθούν στην εμφάνιση, τη διανομή φωτός, την ενσωμάτωση τοποθέτησης, την πρόσβαση του οδηγού, τη θέρμανση, τον καθαρισμό και τη συντήρηση. Ο παγωμένος υπολογιστής μπορεί να κρύψει μεμονωμένες λυχνίες LED, αλλά μια μεγάλη φωτεινή γραμμή μπορεί ακόμα να δείχνει σκοτεινές ζώνες στις αρθρώσεις της πλακέτας ή στα ακραία καλύμματα. Δημιουργήστε ένα δείγμα πλήρους μήκους εάν έχει σημασία η συνεχής εμφάνιση. μια σύντομη διακοπή δεν θα αποκαλύψει κάθε ζήτημα παραγωγής.

Τα γκαράζ, τα εργοστάσια και οι προστατευμένοι εξωτερικοί χώροι προσθέτουν σκόνη, υγρασία, πρακτικές καθαρισμού, διακυμάνσεις θερμοκρασίας και πιθανή έκθεση σε χημικά. Το IP65 αντιμετωπίζει την είσοδο υπό καθορισμένες συνθήκες δοκιμής, όχι την αντοχή στην υπεριώδη ακτινοβολία, τη χημική συμβατότητα, τη συμπύκνωση, την αντοχή στην κρούση ή την απεριόριστη έκθεση σε εξωτερικούς χώρους. Αυτές οι ιδιότητες πρέπει να προσδιορίζονται και να επαληθεύονται χωριστά. Εάν ο σωλήνας βρίσκεται μέσα σε άλλο σφραγισμένο φωτιστικό, εξετάστε επίσης την παγιδευμένη θερμότητα και εάν ο εξωτερικός οδηγός παραμένει προσβάσιμος.

Στοιχεία έγκρισης: Σχέδια, επιθεώρηση δειγμάτων, μέθοδοι δοκιμής, έγγραφα υλικού και υποστήριξη υποβολής UL ή ETL χωρίς αξίωση πιστοποίησης στέγασης

Ένα αξιόπιστο πακέτο έγκρισης ξεκινά με ένα σχέδιο ελεγχόμενης διατομής και ένα σχέδιο συναρμολόγησης. Θα πρέπει να εμφανίζουν τη διάμετρο 26 mm, τις θέσεις PCB, τις διεπαφές πλήκτρων, τα μηνύματα προώθησης υλικού, τις λεπτομέρειες του τελικού καλύμματος, τον ορισμό μήκους και την κατάσταση αναθεώρησης. Οι διαστάσεις που επηρεάζουν την εισαγωγή PCB, την προσαρμογή του καλύμματος, την τοποθέτηση ή τη σφράγιση αξίζουν σαφείς ανοχές και όχι γενική σημείωση.

Η επιθεώρηση του δείγματος πρέπει να καλύπτει διαστάσεις και πρακτική συναρμολόγηση. Τοποθετήστε τα πραγματικά PCB, δρομολογήστε τα καλώδια που θέλετε, τοποθετήστε τα ακραία καλύμματα και ελέγξτε το πλήρες μήκος για τόξο, συστροφή, γρατσουνιές, χρωματικές διαφορές, κενά καπακιού και κίνηση της πλακέτας. Στη συνέχεια, λειτουργήστε το προβλεπόμενο σύστημα LED και οδηγού υπό αντιπροσωπευτικές συνθήκες για να αξιολογήσετε τη θερμοκρασία και την οπτική εμφάνιση.

Οι μέθοδοι δοκιμής πρέπει να συμφωνηθούν πριν συγκριθούν τα αποτελέσματα. Για σχεδιασμό IP65, προσδιορίστε εάν η δοκιμή ισχύει για το συναρμολογημένο δείγμα του JE ή για το έτοιμο φωτιστικό σας, συμπεριλαμβανομένης της εισόδου του καλωδίου και της καλωδίωσης. Τα έγγραφα υλικού μπορεί να περιλαμβάνουν δηλώσεις, φύλλα δεδομένων ή αναφορές δοκιμών, αλλά η διαθεσιμότητα και η συνάφειά τους πρέπει να επιβεβαιωθούν για την ακριβή ρητίνη, τις προδιαγραφές αλουμινίου, το χρώμα και τη διαμόρφωση παραγωγής που αγοράζονται.

Η υποστήριξη υποβολής UL ή ETL θα πρέπει να αντιμετωπίζεται ως συντονισμός εγγράφων και όχι ως γενική αξίωση πιστοποίησης. Ένα αρχείο υλικού, αρχείο εξαρτημάτων ή δήλωση προμηθευτή δεν καθιστά το άδειο περίβλημα —ή την έτοιμη λυχνία— Καταλόγου UL ή ETL. Η τελική κατασκευή, τα ηλεκτρικά εξαρτήματα, οι θερμοκρασίες, οι αποστάσεις, η καλωδίωση, το περίβλημα και η προβλεπόμενη χρήση μπορούν όλα να αναθεωρηθούν από τον επιλεγμένο οργανισμό πιστοποίησης.

Πείτε στην JE ποια διαδρομή υποβολής και έγγραφα απαιτεί το εργαστήριο ή ο συνεργάτης πιστοποίησης. Το JE μπορεί στη συνέχεια να επιβεβαιώσει τι είναι διαθέσιμο για τα προτεινόμενα υλικά και τη διαμόρφωση. Εάν μια συγκεκριμένη αναγνώριση, καταχώριση, ταξινόμηση ευφλεκτότητας, αριθμός αρχείου ή έκθεση δοκιμής είναι υποχρεωτική, αποκτήστε και επαληθεύστε αυτά τα στοιχεία πριν εγκρίνετε την παραγγελία. Ποτέ μην το συμπεράνετε από ένα λογότυπο, μια οικογένεια γενικού υλικού ή ένα προηγούμενο έργο.

Από την αναθεώρηση σχεδίου έως την έγκριση δείγματος και την προσφορά παραγωγής

Η Κίνα προσφέρει ικανότητα βαθιάς διέλασης, αλλά η τοποθεσία του εργοστασίου από μόνη της σας λέει λίγα για τον έλεγχο σχεδίασης, την προσαρμογή εξαρτημάτων ή την επαναληψιμότητα. Η JE κατασκευάζει εξώθηση από αλουμίνιο και πλαστικό για φωτισμό LED, συμπεριλαμβανομένων περιβλημάτων σωλήνων, προφίλ LED, σωλήνων υπολογιστή, ακραίων καλυμμάτων και περιβλημάτων τριών αποστάσεων. Για αυτό το έργο, τα χρήσιμα στοιχεία είναι μια ανταποκρινόμενη διαδικασία σχεδίασης, ένα αντιπροσωπευτικό δείγμα, ένα καθορισμένο σχέδιο επιθεώρησης και μια προσφορά που καθιστά σαφή τα όρια προσφοράς.

Ροή εργασιών προσαρμογής: αναθεώρηση σχεδίου, σχόλια DFM, επιλογή καλουπιού, επαλήθευση δειγμάτων και έλεγχος ποιότητας παραγωγής

Ξεκινήστε με την εφαρμογή αντί για ένα χαλαρό αίτημα για "T8 στέγαση". Στείλτε τα αρχεία PCB, το συνολικό μήκος στόχου, την οπτική προτίμηση, τον τερματισμό, τον στόχο εισόδου, τη διεπαφή τοποθέτησης και τα υποχρεωτικά έγγραφα. Το JE μπορεί να συγκρίνει αυτές τις εισόδους με ένα υπάρχον δημόσιο καλούπι ή να προσδιορίσει εάν απαιτείται ιδιωτικό καλούπι και προσαρμοσμένη εξώθηση.

Κατά την αναθεώρηση του σχεδίου, επιλύστε το διάκενο της πλακέτας, την εμπλοκή του τελικού καλύμματος, τη δρομολόγηση των καλωδίων, τις περιοχές διατήρησης εξαρτημάτων, τις επιφάνειες στεγανοποίησης και τις ορατές καλλυντικές ζώνες. Τα σχόλια του DFM θα πρέπει να προσδιορίζουν διαστάσεις που είναι δύσκολο να συγκρατηθούν ή να επιθεωρηθούν και οποιαδήποτε αλλαγή που επηρεάζει τα εργαλεία, τη συναρμολόγηση ή το κόστος. Ένα προσαρμοσμένο προφίλ μπορεί να λύσει ένα πραγματικό πρόβλημα διεπαφής, αλλά προσθέτει επίσης έγκριση εργαλείων και κλειδώνει το έργο σε μια νέα διατομή. Μην παραγγείλετε ιδιωτικά εργαλεία απλώς και μόνο για να αποφύγετε την προσαρμογή μιας μη κρίσιμης άκρης PCB.

Το δείγμα θα πρέπει να αντιπροσωπεύει το συμφωνημένο υλικό, το φινίρισμα του διαχύτη, τη διατομή αλουμινίου, τον σχεδιασμό του τελικού καλύμματος και το μήκος αρκετά κοντά για να ελέγξει τους πραγματικούς κινδύνους. Καταγράψτε οποιαδήποτε αποδεκτή απόκλιση. Μόλις το δείγμα περάσει τους ελέγχους διαστάσεων, συναρμολόγησης, οπτικών, θερμικών και εφαρμοστέων ελέγχων εισόδου, παγώστε την αναθεώρηση του σχεδίου που χρησιμοποιείται για την προσφορά παραγωγής.

Ο ποιοτικός έλεγχος παραγωγής πρέπει να συνδέεται με παρατηρήσιμες απαιτήσεις: ταυτότητα υλικού, κρίσιμες διαστάσεις διατομής, μήκος κοπής, ευθύτητα όπου καθορίζεται, κατάσταση επιφάνειας, εμφάνιση διαχύτη, προσαρμογή τελικού καλύμματος, εισαγωγή PCB και προστασία συσκευασίας. Για σφραγισμένα συγκροτήματα, καθορίστε πώς ελέγχεται η απόδοση εισόδου και σε ποιο επίπεδο δειγματοληψίας. Η προσφορά θα πρέπει επίσης να αναφέρει την ιδιοκτησία εργαλείων, όπου ισχύει, τις χρεώσεις δειγμάτων, την ποσότητα παραγγελίας, τον χρόνο παράδοσης, τη μέθοδο συσκευασίας και τους όρους αποστολής αντί να αφήνει αυτά τα σημεία στις υποθέσεις ηλεκτρονικού ταχυδρομείου.

Λίστα ελέγχου RFQ: μήκος, γεωμετρία PCB, διαχύτης, στόχος IP, ανώτατα όρια, ανοχές, ποσότητα, συσκευασία, προορισμός και απαιτούμενη τεκμηρίωση

• Μήκος:Καθορίστε το μήκος κοπής και το απαιτούμενο συνολικό συναρμολογημένο μήκος εντός του διαθέσιμου εύρους 600–2400 mm.
• Γεωμετρία PCB:Προσαρμόστε το πλάτος, το πάχος, το περίγραμμα, τη θέση του συνδετήρα, τα σημεία διατήρησης εξαρτημάτων και την κατεύθυνση εισαγωγής της πλακέτας.
• Διαχύτης:Επιλέξτε διαφανή ή παγωμένο υπολογιστή και περιγράψτε την οπτική εμφάνιση που χρειάζεστε για να δείξει το δείγμα.
• Στόχος IP:Δηλώστε IP20 ή IP65, ποιος εκτελεί την τελική συναρμολόγηση και ποια ολοκληρωμένη διαμόρφωση θα δοκιμαστεί.
• Τελικά καλύμματα:Καθορίστε τις απαιτήσεις τερματισμού, εξόδου καλωδίου, συνδέσμου ή ακίδας, συγκράτησης, σφράγισης και ανακούφισης καταπόνησης.
• Ανοχές:Σημειώστε τις κρίσιμες διαστάσεις για την εφαρμογή PCB, την εμπλοκή του καλύμματος, τη στερέωση, το μήκος και τα εξαρτήματα ζευγαρώματος.
• Ποσότητα:Δώστε πρωτότυπο, πιλοτικό και αναμενόμενες ποσότητες παραγωγής, ώστε να μπορούν να συγκριθούν οι διαδρομές δημόσιας μούχλας και προσαρμοσμένων καλουπιών.
• Συσκευασία:Προσδιορίστε τις ανάγκες προστασίας επιφανειών, τα όρια δέσμης, την επισήμανση και τυχόν περιορισμούς χειρισμού που σχετίζονται με το μήκος.
• Προορισμός:Καταχωρίστε τη χώρα παράδοσης, την πόλη ή το λιμάνι, τους προτιμώμενους όρους αποστολής και τυχόν απαιτήσεις εγγράφων εισαγωγής.
• Απόδειξη με έγγραφα:Κατάλογος σχεδίων, εκθέσεων επιθεώρησης, αρχείων υλικού, δηλώσεων, αποδεικτικών δοκιμών και εγγράφων υποβολής πιστοποίησης που απαιτούνται για έγκριση.

Στείλτε αυτό το πακέτο με την αναθεώρηση του σχεδίου σας για να ζητήσετε δείγμα σχεδίου και προσφοράς παραγωγής για τοΚέλυφος σωλήνα διπλής όψης T8 LED 26 mm.
