G5 Καλωδίωση τελικού καπακιού

Αρχικά, διευκρινίστε: τι ακριβώς εννοείτε με τον όρο "σύρμα";

Στη διαδικασία κατασκευής των σωλήνων LED T5 και G5, το "single-wire/multi-wire/wireless" αναφέρεται συνήθως στον αριθμό των καλωδίων που οδηγούν από το ακραίο κάλυμμα, όχι στη μέθοδο τροφοδοσίας του ίδιου του σωλήνα (τροφοδοτικό μονής/διπλής άκρου). Αυτές οι δύο έννοιες συγχέονται εύκολα.

• Μονόσυρμα:Το ακραίο κάλυμμα βγάζει μόνο ένα καλώδιο, συνήθως το καλώδιο ρεύματος (L) ή το ουδέτερο καλώδιο (N).
• Multi-wire (διπλό καλώδιο):Το ακραίο κάλυμμα βγάζει δύο καλώδια, συνήθως ένα καλώδιο ρεύματος και ένα ουδέτερο καλώδιο.
• Ασύρματος:Το ίδιο το ακραίο καπάκι δεν βγάζει καλώδια. υπάρχουν μόνο δύο ακίδες G5.

Μόλις αυτό διευκρινιστεί, η επακόλουθη συνδυαστική λογική είναι εύκολα κατανοητή.

Συνδυασμός 1: One End Single-wire + One End Wireless → Single-ended Powered Tube

Αυτή είναι η πιο κοινή διαμόρφωση για ενσωματωμένους σωλήνες LED T5 στην αγορά.

Μέθοδος σύνδεσης:Η ισχύς παρέχεται μόνο από το άκρο ενός καλωδίου. Αυτό το μονό καλώδιο συνδέεται είτε με το ενεργό είτε με το ουδέτερο καλώδιο, ενώ το άλλο καλώδιο (ηλεκτρονικό ή ουδέτερο) συνδέεται απευθείας με έναν πείρο στο άλλο άκρο μέσω του εσωτερικού κυκλώματος του σωλήνα της λάμπας. Στο ασύρματο άκρο, ένας ακροδέκτης είναι υπεύθυνος για τη μηχανική στερέωση και αγωγιμότητα, ενώ ο άλλος ακροδέκτης μπορεί να μην είναι συνδεδεμένος ή εσωτερικά βραχυκυκλωμένος.

Ωστόσο, υπάρχει μια κρίσιμη λεπτομέρεια κατασκευής: η απόσταση των ακίδων της βάσης λυχνίας T5 G5 είναι μόνο 5 mm. Όταν το ένα άκρο τροφοδοτείται, οι δύο ακίδες είναι πολύ κοντά μεταξύ τους και η ακατάλληλη εσωτερική καλωδίωση μπορεί εύκολα να προκαλέσει βραχυκύκλωμα. Ως εκ τούτου, η μόνωση και η διάταξη καλωδίωσης στο εσωτερικό του τελικού καπακιού με ένα καλώδιο είναι ένας βασικός δείκτης της δεξιοτεχνίας του προμηθευτή του τελικού καπακιού.

Σενάρια εφαρμογής:Φωτισμός γραφείου, φώτα ραφιών σούπερ μάρκετ, φώτα ντουλαπιών, φώτα βιτρίνας. Αυτοί οι τύποι λαμπτήρων χρησιμοποιούν συνήθως ένα ενσωματωμένο στήριγμα, που απαιτεί μόνο μία είσοδο ισχύος, απλοποιώντας την εγκατάσταση και οι τελικοί χρήστες δεν χρειάζονται ηλεκτρικές γνώσεις.

Συνδυασμός δύο: Ένα καλώδιο από κάθε άκρο → Σωλήνας λαμπτήρων με τροφοδοσία διπλού άκρου

Αυτή η μέθοδος είναι κοινή σε έργα μηχανικής ανακαίνισης.

Μέθοδος σύνδεσης:Περάστε ένα καλώδιο από τα καπάκια του λαμπτήρα και στα δύο άκρα του σωλήνα του λαμπτήρα. Συνδέστε το ένα άκρο στο ηλεκτρικό καλώδιο (L) και το άλλο άκρο στο ουδέτερο καλώδιο (N). Το ρεύμα ρέει από το ένα άκρο και βγαίνει από το άλλο. Οι δύο ακίδες G5 μέσα στο καπάκι του λαμπτήρα βραχυκυκλώνονται, σχηματίζοντας ένα μόνο ηλεκτρόδιο.

Γιατί προτιμάται το τροφοδοτικό διπλού άκρου στη μηχανική;Κατά την εκ των υστέρων τοποθέτηση παλαιών υποδοχών λαμπτήρων φθορισμού, οι αρχικές βάσεις G5 συνδέονται συνήθως παράλληλα, που σημαίνει ότι οι δύο ακίδες είναι εσωτερικά βραχυκυκλωμένοι. Οι λαμπτήρες διπλού άκρου μπορούν να προσαρμοστούν απευθείας σε αυτόν τον τύπο βάσης χωρίς να χρειάζεται να αντικατασταθούν με μη παράλληλη βάση. Εάν ένας λαμπτήρας μονής άκρης είναι τοποθετημένος σε παράλληλη βάση, θα βραχυκυκλωθεί αμέσως μετά την ενεργοποίηση. Αυτό συνέβη στην κοινότητα των μηχανικών του Χονγκ Κονγκ. μερικοί έκαψαν ακόμη και το πλαστικό περίβλημα της παλιάς θήκης.

Προφυλάξεις παραγωγής:Και τα δύο άκρα του καπακιού του λαμπτήρα διπλού άκρου πρέπει να έχουν καλώδια, αλλά τα χρώματα των καλωδίων πρέπει να διακρίνονται σαφώς (π.χ., το ένα άκρο φέρει την ένδειξη L, το άλλο N) για να αποφευχθεί η αντίστροφη καλωδίωση κατά την εγκατάσταση. Επιπλέον, η εσωτερική καλωδίωση του λαμπτήρα φθορισμού διπλού άκρου πρέπει να διασφαλίζει ότι δεν υπάρχει ηλεκτρική σύνδεση μεταξύ των δύο άκρων. Διαφορετικά, η λάμπα θα βραχυκυκλώσει.

Σενάρια εφαρμογής:Εργαστήρια εργοστασίων, χώροι στάθμευσης, αποθήκες και κέντρα logistics. Αυτές οι τοποθεσίες συχνά απαιτούν την εκ των υστέρων τοποθέτηση παλαιών υποδοχών λαμπτήρων φθορισμού και οι λύσεις τροφοδοσίας διπλού άκρου προσφέρουν καλύτερη συμβατότητα.

Συνδυασμός 3: Ένα άκρο με ζωντανό καλώδιο (διπλό καλώδιο) + ένα άκρο με ασύρματο άκρο → Ενισχυμένο τροφοδοτικό με ένα άκρο

Αυτός ο συνδυασμός είναι μια βελτιωμένη έκδοση τροφοδοτικού μονού άκρου, κατάλληλη για σενάρια με υψηλότερες απαιτήσεις ασφάλειας και αξιοπιστίας.

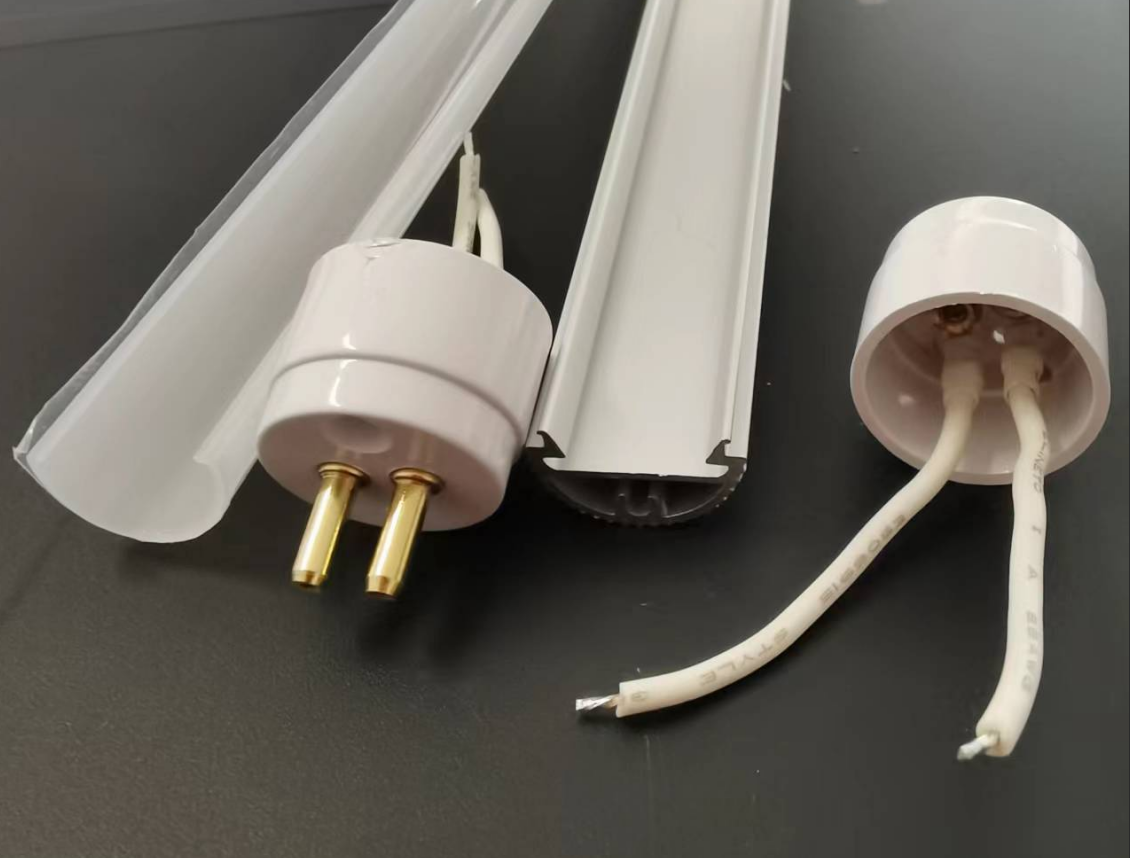

Μέθοδος σύνδεσης:Το ακραίο κάλυμμα του τροφοδοτικού οδηγεί έξω τα ηλεκτροφόρα και τα ουδέτερα καλώδια, συνδέοντας απευθείας στο τροφοδοτικό του οδηγού ή στην τροφοδοσία AC. Το ασύρματο άκρο χρησιμοποιείται μόνο για μηχανική υποστήριξη και σύνδεση κυκλώματος και δεν χειρίζεται την είσοδο ρεύματος.

Διαφορά από τη λύση ενός σύρματος με ένα άκρο:Στη λύση μονού άκρου μονού καλωδίου, η εσωτερική καλωδίωση του σωλήνα λαμπτήρα απαιτεί ένα σχέδιο «ένα καλώδιο να εισέρχεται και ένα άλλο καλώδιο να συνδέεται εσωτερικά με το άλλο άκρο», καθιστώντας την εσωτερική καλωδίωση σχετικά πολύπλοκη. Αντίθετα, στη λύση με ένα άκρο διπλού σύρματος, τόσο τα ενεργά όσο και τα ουδέτερα καλώδια εισάγονται μέσω του ίδιου ακραίου καλωδίου, επιτυγχάνοντας έτσι έναν πιο άμεσο σχεδιασμό εσωτερικού κυκλώματος, μειώνοντας τα πιθανά σημεία αστοχίας και βελτιώνοντας την ασφάλεια.

Πλεονεκτήματα παραγωγής:Για τους κατασκευαστές ενσωματωμένων σωλήνων λαμπτήρων Τ5, αυτή η μέθοδος προσφέρει υψηλότερη απόδοση συναρμολόγησης από τη χρήση καπακιών με ένα άκρο. Επειδή όλα τα καλώδια τροφοδοσίας είναι συγκεντρωμένα στο ένα άκρο, δεν υπάρχει ανάγκη για εγκάρσια καλωδίωση μέσα στο σωλήνα της λάμπας, μειώνοντας έτσι τον κίνδυνο εσωτερικών βραχυκυκλωμάτων.

Εφαρμογές:Ιατρικός φωτισμός, εκπαιδευτικός φωτισμός, εμπορικές οθόνες υψηλής ποιότητας.
