Τρόπος κατασκευής περιβλημάτων LED για περιβάλλοντα σιδηροδρομικών γραμμών υψηλών κραδασμών

Το τροχαίο υλικό είναι ένα εχθρικό περιβάλλον για τα ηλεκτρονικά. Κάθε φορά που ένα τρένο χτυπά έναν διακόπτη τροχιάς, η κινητική ενέργεια υψηλής συχνότητας ταξιδεύει από τα φορεία προς τα πάνω μέσω του πλαισίου και απευθείας στα πάνελ της οροφής. Όταν οι αρχές συγκοινωνίας διαμαρτύρονται για τα φώτα της καμπίνας που τρεμοπαίζουν ή για νεκρά φωτιστικά πάνω από το κεφάλι, το πρόβλημα σπάνια είναι το ίδιο το τσιπ LED. Η αστοχία οφείλεται σχεδόν πάντα στο μηχανικό περίβλημα.

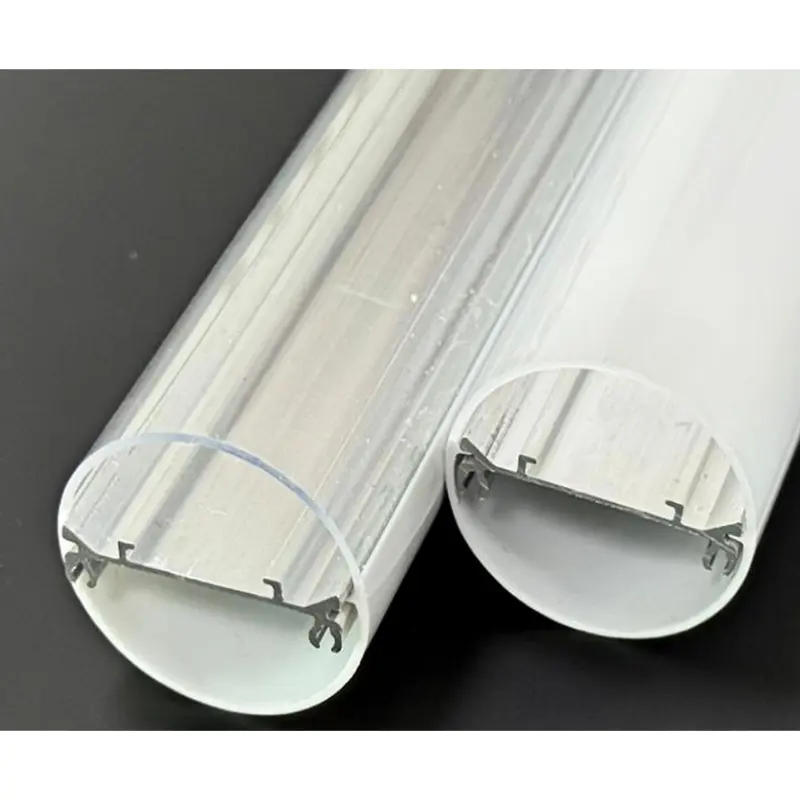

ΕναΦωτιστικό περίβλημα σιδηροδρομικού οχήματος LEDδεν είναι απλώς ένα διακοσμητικό κάλυμμα. Είναι ένα δομικό αμορτισέρ, ένα σύστημα θερμικής διαχείρισης και ένα κύριο φράγμα ασφάλειας ζωής. Εάν ο σχεδιασμός της εξώθησης δεν λαμβάνει υπόψη τους κωδικούς αρμονικού συντονισμού, θερμικής διαστολής ή πυρκαγιάς διέλευσης, το σύστημα φωτισμού θα αποτύχει πολύ πριν από την ονομαστική διάρκεια ζωής του. Ο σχεδιασμός για αυτό το περιβάλλον απαιτεί την εγκατάλειψη των τυπικών εμπορικών υποθέσεων φωτισμού και της μηχανικής ειδικά για συνεχή, βίαιη κίνηση.

Διάγνωση μηχανικών και θερμικών βλαβών στον φωτισμό τροχαίου υλικού

Για να σχεδιάσετε ένα καλύτερο περίβλημα, πρέπει πρώτα να κατανοήσετε ακριβώς πώς καταρρέουν τα τρέχοντα σχέδια στο πεδίο. Τα σιδηροδρομικά περιβάλλοντα υποβάλλουν τα φωτιστικά σε ένα συνδυασμό φυσικού σοκ, ακραίων μεταβολών θερμοκρασίας και περιορισμένου εναέριου χώρου. Όταν ένα περίβλημα είναι κακώς κατασκευασμένο, τα συμπτώματα εμφανίζονται συνήθως σε τρεις διαφορετικούς τρόπους αστοχίας.

Micro-Cracking αρμών συγκόλλησης
Η πιο κοινή αιτία που τρεμοπαίζουν τα φώτα του τρένου είναι η μηχανική κόπωση. Όταν μια διέλαση LED αλουμινίου τοποθετείται άκαμπτα σε ένα δονούμενο πάνελ οροφής χωρίς την κατάλληλη απόσβεση, το περίβλημα μεταφέρει αυτήν την κινητική ενέργεια απευθείας στο εσωτερικό PCB. Η συνεχής κάμψη προκαλεί μικρορωγμές στους αρμούς συγκόλλησης που συνδέουν τις διόδους με την πλακέτα. Οι αγοραστές συχνά κατηγορούν τον κατασκευαστή PCB, αλλά η βασική αιτία είναι ένα περίβλημα που δεν διαθέτει εσωτερική απομόνωση κραδασμών για το δίσκο LED.

Πολυανθρακικό Crazing and Diffuser Ejection
Τα τρένα υποβάλλονται σε έντονη θερμική ανακύκλωση. Ένα επιβατικό αυτοκίνητο που είναι σταθμευμένο σε σιδηροδρομική αυλή κατά τη διάρκεια της νύχτας μπορεί να πέσει κάτω από το μηδέν και στη συνέχεια να θερμανθεί γρήγορα όταν ανάβουν τα συστήματα HVAC και φωτισμού. Το αλουμίνιο και το πλαστικό διαστέλλονται με διαφορετικούς ρυθμούς. Εάν οι μηχανικές ανοχές μεταξύ της βάσης αλουμινίου και του πλαστικού διαχύτη είναι πολύ σφιχτές, η θερμική διαστολή δημιουργεί τεράστια πίεση. Αυτό προκαλεί "τρέλα" - ένα δίκτυο μικροσκοπικών ρωγμών στο πολυανθρακικό - ή χειρότερα, αναγκάζει τον διαχύτη να λυγίσει και να βγει από την τροχιά του κατά τη διάρκεια ενός ξαφνικού φρεναρίσματος.

Σετ συμπίεσης σφραγίδων IP65
Τα βαγόνια του μετρό απαιτούν επιθετικά προγράμματα καθαρισμού, που συχνά περιλαμβάνουν πλύσιμο υπό υψηλή πίεση. Για να επιβιώσει αυτό, ένα αντικραδασμικό περίβλημα φωτός διέλευσης LED χρειάζεται αξιόπιστη βαθμολογία IP65. Ωστόσο, η συνεχής δόνηση προκαλεί την ισοπέδωση των κατώτερων υλικών φλάντζας με την πάροδο του χρόνου, ένα φαινόμενο γνωστό ως σύνολο συμπίεσης. Μόλις η τσιμούχα χάσει τη μνήμη της, η υγρασία και τα χημικά καθαρισμού παρακάμπτουν το περίβλημα, βραχυκυκλώνοντας τα ηλεκτρικά εξαρτήματα.

Κριτήρια επιλογής υλικού για συμμόρφωση EN45545 και απόσβεση κραδασμών

Ο καθορισμός υλικών για τον φωτισμό σιδηροτροχιών απαιτεί εξισορρόπηση της δομικής ακαμψίας με αυστηρές εντολές ασφάλειας των επιβατών. Δεν μπορείτε απλά να χρησιμοποιήσετε εμπορικές εξωθήσεις εκτός ραφιού. Κάθε εξάρτημα πρέπει να πληροί αυστηρά πρότυπα σιδηροδρομικών γραμμών, κυρίως το EN45545, το οποίο διέπει τη συμπεριφορά και τα υλικά στη φωτιά στα σιδηροδρομικά οχήματα.

Το Βασικό Προφίλ: 6063-T5 Αλουμίνιο
Για την κύρια δομική διέλαση, το αλουμίνιο 6063-T5 είναι το βιομηχανικό πρότυπο. Η ιδιοσυγκρασία T5 παρέχει τις ακριβείς μηχανικές ιδιότητες που απαιτούνται για μια διέλαση LED αλουμινίου για τροχαίο υλικό: είναι αρκετά άκαμπτο ώστε να καλύπτει το μήκος μιας οροφής βαγόνι τρένου χωρίς χαλάρωση, αλλά αρκετά όλκιμο ώστε να αντέχει τους κραδασμούς χαμηλής συχνότητας χωρίς να σπάει. Κυρίως, το αλουμίνιο 6063 προσφέρει εξαιρετική θερμική αγωγιμότητα, λειτουργώντας ως εξαιρετικά αποδοτική ψύκτρα για ταινίες LED υψηλής απόδοσης.

Ο διαχύτης: Πολυανθρακικό επιβραδυντικό φλόγας (PC)
Όταν πρόκειται για το οπτικό κάλυμμα, το τυπικό PMMA (ακρυλικό) είναι πολύ εύθραυστο για εφαρμογές σιδηροτροχιών. Μια δυνατή πρόσκρουση θα το σπάσει, δημιουργώντας επικίνδυνα θραύσματα. Το τυπικό ABS είναι φθηνό, αλλά δεν πληροί τις απαιτήσεις καπνού και τοξικότητας των κωδίκων πυρκαγιάς διέλευσης.

Πρέπει να καθορίσετε επιβραδυντικό φλόγας PC (πολυανθρακικό). Ο υπολογιστής μπορεί να αντέξει την άμεση πρόσκρουση χωρίς να θρυμματιστεί, καθιστώντας τον ιδανικό για δημόσια συγκοινωνία υψηλής κυκλοφορίας. Το πιο σημαντικό είναι ότι τα προσαρμοσμένα σκευάσματα υπολογιστή μπορούν να πληρούν τις απαιτήσεις του EN45545 Hazard Level 3 (HL3). Αυτό σημαίνει ότι σε περίπτωση πυρκαγιάς στην καμπίνα, το περίβλημα δεν θα διαδώσει τη φλόγα και ο καπνός που εκπέμπεται θα παραμείνει κάτω από τα αυστηρά όρια τοξικότητας που απαιτούνται για την ασφαλή εκκένωση των επιβατών.

Φλάντζα και καπάκια τέλους
Αποφύγετε το τυπικό PVC ή το φθηνό καουτσούκ για στεγανοποιήσεις τελικού πώματος. Το EPDM ή η σιλικόνη υψηλής ποιότητας είναι υποχρεωτική. Αυτά τα υλικά αντιστέκονται στις ακραίες θερμοκρασίες και την υποβάθμιση της υπεριώδους ακτινοβολίας, ενώ διατηρούν τη συμπιεστική τους ανάκαμψη, διασφαλίζοντας ότι το περίβλημα του φωτιστικού LED σιδηροδρομικού οχήματος IP65 παραμένει στεγανό μετά από χρόνια καθημερινής δόνησης.

Επικύρωση της διάχυσης θερμότητας με θερμική προσομοίωση που βασίζεται σε AI

Η θερμότητα είναι ο εχθρός της μακροζωίας των LED. Σε ένα εμπορικό γραφείο, ένα φωτιστικό LED ρίχνει θερμότητα στον ανοιχτό ατμοσφαιρικό αέρα. Σε ένα τρένο υψηλής ταχύτητας, το περίβλημα φωτισμού συχνά τοποθετείται σε ένα μονωμένο πάνελ οροφής ακριβώς κάτω από έναν τεράστιο αγωγό HVAC που παράγει θερμότητα. Η θερμοκρασία περιβάλλοντος που περιβάλλει το εξάρτημα είναι ήδη αυξημένη, μειώνοντας δραστικά το δέλτα-Τ (διαφορά θερμοκρασίας) που απαιτείται για την αποτελεσματική ψύξη.

Πριν από την κοπή ακριβών εργαλείων για ένα νέο προφίλ διέλασης, η θερμική διαχείριση πρέπει να επικυρωθεί ψηφιακά. Οι σύγχρονες ροές εργασιών μηχανικής χρησιμοποιούν πλέον λογισμικό θερμικής προσομοίωσης υποβοηθούμενο από AI για να μοντελοποιήσουν ακριβώς πώς η θερμότητα κινείται μέσα από το περίβλημα σε έναν περιορισμένο χώρο.

Η προσομοίωση μοντελοποιεί τη θερμική διαδρομή από τη δίοδο LED, μέσω της θερμικής πάστας, στο PCB και έξω μέσω των πτερυγίων αλουμινίου 6063-T5. Οι λύτες με τεχνητή νοημοσύνη μπορούν να επαναλάβουν γρήγορα εκατοντάδες γεωμετρίες πτερυγίων —προσαρμόζοντας το πάχος, την απόσταση και τη γωνία της ψύκτρας— για να βρουν την ακριβή διαμόρφωση που μεγιστοποιεί την επιφάνεια χωρίς να προσθέτει περιττό βάρος. Το βάρος είναι μια κρίσιμη μέτρηση στο σχεδιασμό σιδηροδρομικών οχημάτων. Τα βαριά περιβλήματα αυξάνουν τη συνολική μάζα του τρένου, αυξάνοντας την κατανάλωση ενέργειας. Επικυρώνοντας ψηφιακά την απαγωγή θερμότητας, οι μηχανικοί μπορούν να σχεδιάσουν ένα περίβλημα LED ράγας θερμικής διαχείρισης που διατηρεί τη θερμοκρασία της διασταύρωσης της διόδου κάτω από τους 80°C ενώ ελαχιστοποιεί τη μάζα του προφίλ αλουμινίου.

Design for Manufacturability (DFM) σε προσαρμοσμένα προφίλ αλουμινίου και πολυανθρακικού

Ακόμη και το πιο βελτιστοποιημένο μοντέλο CAD είναι άχρηστο εάν δεν μπορεί να κατασκευαστεί αξιόπιστα σε κλίμακα. Η εξώθηση αλουμινίου και πλαστικών απαιτεί ακριβή έλεγχο της ροής του υλικού, των ρυθμών ψύξης και της τριβής της μήτρας. Η Dongguan Jinen Lighting Technology (JE) λειτουργεί με 20 πλαστικές και 5 γραμμές διέλασης αλουμινίου, παρέχοντας υποστήριξη DFM για την αντιμετώπιση δομικών ελαττωμάτων πριν από τη φάση εργαλείων.

Κατά τη μηχανική απροσαρμοσμένο περίβλημα φωτός σιδηροδρομικού οχήματος LED, ακολουθήστε αυτές τις συγκεκριμένες ενέργειες DFM:

1. Ισορροπία πάχους τοίχων:Βεβαιωθείτε ότι η διατομή του προφίλ αλουμινίου σας έχει ομοιόμορφο πάχος τοιχώματος. Τα παχιά τμήματα ψύχονται πιο αργά από τα λεπτά τμήματα. Εάν μια φλάντζα βαριάς στερέωσης κάθεται δίπλα σε ένα λεπτό πτερύγιο ψύκτρας, η ανομοιόμορφη ψύξη θα προκαλέσει τη στρέβλωση ή τη συστροφή του προφίλ καθώς εξέρχεται από τη μήτρα εξώθησης. Διατηρήστε τις μεταβάσεις πάχους σταδιακά.
2. Σχεδιάστε γενναιόδωρες ανοχές Snap-Fit για υπολογιστή:Το πολυανθρακικό συρρικνώνεται καθώς ψύχεται. Όταν σχεδιάζετε τις τροχιές αλληλομανδάλωσης όπου ο διαχύτης υπολογιστή κουμπώνει στη βάση αλουμινίου, υπολογίστε τους συντελεστές θερμικής διαστολής και για τα δύο υλικά. Αφήστε ένα ακριβές κενό επέκτασης. Εάν η εφαρμογή είναι πολύ σφιχτή, ο υπολογιστής θα σκύψει προς τα έξω όταν το τρένο ζεσταθεί.
3. Κανάλια Βαθιάς Φλάντζας Μηχανικού:Η βαθμολογία IP65 απαιτεί περισσότερα από τη συμπίεση ενός κομματιού σιλικόνης. Σχεδιάστε ένα ειδικό κανάλι συγκράτησης σε σχήμα U στην εξώθηση αλουμινίου. Τα τοιχώματα του καναλιού πρέπει να είναι αρκετά βαθιά ώστε να ασφαλίζουν μηχανικά το παρέμβυσμα στη θέση του, ώστε να μην μπορεί να κυλήσει ή να μετακινηθεί υπό πλευρικούς κραδασμούς.
4. Ελαχιστοποιήστε τις κοίλες κοιλότητες σε πλαστικά προφίλ:Οι κοίλες τομές σε πλαστικές εξωθήσεις απαιτούν πολύπλοκες, δαπανηρές μήτρες με εσωτερικά μαντρέλια. Όπου είναι δυνατόν, σχεδιάστε το κάλυμμα του υπολογιστή ως προφίλ μονού τοιχώματος με νευρώσεις στήριξης αντί για κλειστό σωληνοειδές τμήμα. Αυτό μειώνει το κόστος εργαλείων και επιταχύνει την παραγωγή στη γραμμή διέλασης.

Ευθυγράμμιση των δυνατοτήτων διέλασης OEM με τα πρότυπα προμηθειών διαμετακόμισης των ΗΠΑ

Η μεταφορά ενός φωτιστικού σιδηροδρόμων στην αγορά των ΗΠΑ απαιτεί την πλοήγηση σε έναν περίπλοκο ιστό προδιαγραφών προμηθειών, από τοπικές κατευθυντήριες γραμμές FTA έως άκαμπτες πιστοποιήσεις ασφάλειας. Οι αρχές διαμετακόμισης των ΗΠΑ αξιολογούν τις προσφορές με βάση τη μακροπρόθεσμη αξιοπιστία και συμμόρφωση, γεγονός που μεταθέτει βαριά ευθύνη στον κατασκευαστή του φωτισμού και, κατ' επέκταση, στους προμηθευτές εξαρτημάτων τους.

Η προμήθεια τυπικών εμπορικών εξωθήσεων θα οδηγήσει σε αστοχία κατά τη διάρκεια των φάσεων δοκιμής κραδασμών, δονήσεων και πυρκαγιάς. Χρειάζεστε έναν συνεργάτη OEM του οποίου η γραμμή βάσης κατασκευής ευθυγραμμίζεται ήδη με τις απαιτήσεις κατηγορίας μεταφοράς. Η JE προμηθεύει κατασκευαστές φωτιστικών OEM παγκοσμίως, προσφέροντας τόσο δημόσια καλούπια για τυπικές εφαρμογές όσο και ιδιωτικά καλούπια για ιδιόκτητα σχέδια υψηλών προδιαγραφών.

Με τη συνεργασία με έναν κατασκευαστή που κατανοεί εγγενώς τις ανοχές που απαιτούνται για το αλουμίνιο 6063-T5 και το πολυανθρακικό συμβατό με το πρότυπο EN45545, εξαλείφετε τη φάση δοκιμής και λάθους της ανάπτυξης προϊόντος. Παίρνετε περιβλήματα που κουμπώνουν μεταξύ τους καθαρά, σφραγίζουν σφιχτά και επιβιώνουν από την αδυσώπητη μηχανική κατάχρηση του περιβάλλοντος των σιδηροτροχιών. Για τεχνικές προδιαγραφές σε προσαρμοσμένα προφίλ ή για αναθεώρηση υπαρχόντων καλουπιών έτοιμα για μεταφορά, αξιολογήστε ένα αποδεδειγμένοΚατασκευαστής κατοικιών φωτισμού μετρό OEMπου μπορεί να προσφέρει την ακριβή μηχανική βάση που απαιτεί το επόμενο έργο μεταφοράς σας.
